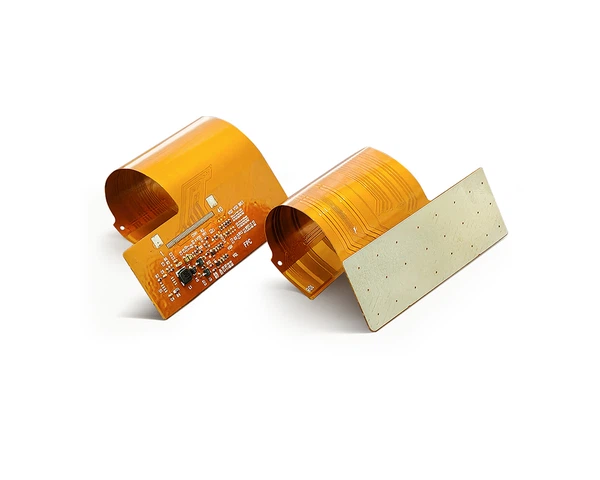

Miért van szükség a rugalmas áramkörökre fedőrétegre?
A coverlay flex alapvető értéke három fő szempontban rejlik:
- Mechanikai és környezetvédelem: Megakadályozza a mechanikai sérüléseket, a port, a nedvességet és a kémiai korróziót, növelve a rugalmas áramkörök megbízhatóságát hajlítás és mozgás során.
- Elektromos szigetelés: Megakadályozza az áramszivárgást a különböző áramköri rétegek között, elkerülve a rövidzárlatokat.
- Rugalmasság megőrzése: A benne rejlő rugalmasság nem veszélyezteti a tábla hajlítási teljesítményét, így alkalmas összetett formákhoz vagy helyszűke{0}}alkalmazásokhoz.
Az újrafolyós forrasztás során a fedőréteg megtámasztja a párnákat is, megakadályozva a hideg illesztéseket vagy a betételtolódást, ami -kritikus a nagy-sűrűségű összeszereléshez.
Szerkezet és anyagválasztás
- Rugalmas hordozó: Nagy{0}}teljesítményű poliimid, 12,5 μm és 25 μm között testreszabható vastagsággal, amely biztosítja a hosszú hajlítási ciklus élettartamát.
- Fedőanyag: nagy hőálló-PI-fólia epoxi- vagy akrilragasztóval kombinálva, amely képes ellenállni a rövid ideig tartó, akár 260 fokos forrasztási hőmérsékletnek.
- Vastagság kombináció: Általában 1:1 arány (pl. 1 mil film + 1 mil ragasztó), állítható a külső rézvastagság és a hajlítási sugár követelményei alapján.
- Ablakozási folyamat: A precíziós lézeres-vágás biztosítja, hogy a fedőrétegű flexibilis NYÁK szorosan illeszkedjen a rézfólia éleihez anélkül, hogy az SMT forrasztást befolyásolná.
Alkalmazásérték és tipikus forgatókönyvek
- Dinamikus hajlítás: Például laptop csuklópánt csatlakozói vagy orvosi szonda jelkábelei, amelyeknek el kell viselniük a hosszú távú -hajlítást rétegvesztés vagy repedés nélkül.
- Nagy-sűrűségű forrasztási területek: Pontos forrasztási támogatást biztosít a 0,4 mm-es osztásközű BGA-k, QFN-ek és hasonló alkatrészek számára.
- Kemény környezetvédelem: Meghosszabbítja az FPC élettartamát forró, párás, poros vagy kémiailag korrozív környezetben.
- Szórakoztató elektronikai és ipari berendezések: Akár könnyű kialakításról, akár tartósságról van szó, a rugalmas fedőréteg jelentősen javítja a stabilitást.
Tervezési és kiválasztási ajánlások
- Nagy-sebességű vagy nagy{1}}frekvenciás alkalmazásoknál vegye figyelembe a fedőréteg dielektromos tulajdonságait, mivel ezek befolyásolhatják az impedanciát.
- A dinamikus hajlítási zónákhoz válasszon vékonyabb fedőréteget a feszültségkoncentráció csökkentése érdekében.
- Sűrű komponensű területeken a rugalmas forrasztómaszk lokálisan használható fedőréteg helyett a kisebb párnaosztások elhelyezésére.
- A nyílások kialakításakor tartsa be a megfelelő forrasztómaszk-gát szélességét (fedőréteg legfeljebb 10 mil, rugalmas forrasztómaszk legfeljebb 4 mil), hogy megakadályozza a forrasztási áthidalást.
Testreszabás és folyamatbővítmények
A fedőrétegek nem egy-méret-illik-mindenre. A merev-flex PCB-k és a két-oldalas FPC-k esetében a fedő NYÁK-ok csak meghatározott forrasztási felületekre vagy funkcionális területekre alkalmazhatók, így az aljzat a rugalmas zónákban szabadon hagyható a rugalmasság maximalizálása érdekében. A nyílásformák, méretek és pozíciók az alkatrészek elrendezéséhez igazíthatók, biztosítva az összeszerelés hatékonyságát és az áramkör védelmét.
Összegzés
A fedőrétegű flexibilis NYÁK nem kötelező minden rugalmas áramkörnél, de a hosszú távú megbízhatóságot, nagy-sűrűségű rögzítést és környezeti ellenálló képességet igénylő FPC-k esetében ez rendkívül költséghatékony biztosíték. Az anyagválasztástól a vastagságig, az ablakozási módszertől a laminálási folyamatig minden részlet közvetlenül befolyásolja a tábla élettartamát és összeszerelési minőségét. Ha a burkolati megoldást a tervezési szakaszban -a tényleges szerkezet, a folyamathőmérséklet és a működési környezet alapján- megtervezik, akkor jelentős időt és költséget takaríthat meg a gyártás utáni utómunkához képest.
A Shenzhen STHL Technology Co., Ltd. az egyablakos-szolgáltatások nyújtására specializálódott a nyomtatott áramköri lapok tervezésétől a tömeggyártású összeszerelésig. Ha nagy-megbízhatóságú fedőrétegű flexibilis NYÁK-megoldást keres, vegye fel a kapcsolatotinfo@pcba-china.comműszaki támogatásért és árajánlatért.
