Szia! LoRa SPI-modulok szállítójaként gyakran kérdeznek tőlem, hogy milyen hardverkövetelmények vannak ezekhez a remek kis eszközökhöz. Úgyhogy úgy gondoltam, hogy összeállítom ezt a blogbejegyzést, hogy mindent leírjak neked.
Először is beszéljünk arról, hogy mi is az a LoRa SPI modul. A LoRa (Long Range) egy kis energiaigényű, nagy hatótávolságú vezeték nélküli kommunikációs technológia, amely kiválóan alkalmas IoT (dolgok internete) alkalmazásokhoz. Az SPI (Serial Peripheral Interface) rész arra utal, hogy a modul hogyan kommunikál más eszközökkel, például mikrokontrollerekkel. Ez egy gyors és hatékony módja az adatok átvitelének az összetevők között.
Mikrokontroller kompatibilitás
A LoRa SPI modullal szemben támasztott egyik legfontosabb hardverkövetelmény a kompatibilis mikrokontroller. A mikrokontroller olyan, mint a projekt agya, és hatékonyan kell kommunikálnia a LoRa modullal. A legtöbb LoRa SPI modult úgy tervezték, hogy olyan népszerű mikrokontrollerekkel működjön együtt, mint az Arduino, a Raspberry Pi és az STM32 sorozat.
A mikrokontroller kiválasztásakor meg kell győződnie arról, hogy elegendő GPIO (General Purpose Input/Output) érintkezővel rendelkezik a LoRa modulhoz való csatlakozáshoz. Az SPI interfész általában legalább négy érintkezőt igényel: SCLK (Serial Clock), MOSI (Master Out Slave In), MISO (Master In Slave Out) és CS (Chip Select). Egyes modulokhoz további tűkre is szükség lehet a visszaállításhoz, a megszakításhoz vagy a tápellátás szabályozásához.
Például, ha Arduino Uno-t használ, akkor elegendő GPIO-tűkkel rendelkezik ahhoz, hogy probléma nélkül csatlakozzon a LoRa SPI-modulhoz. Az Arduino dedikált SPI tűkkel rendelkezik (D13 az SCLK-hoz, D11 a MOSI-hoz, D12 a MISO-hoz, és bármilyen digitális tűt választhat CS-hez). Másrészt, ha Raspberry Pi-t használ, engedélyeznie kell az SPI interfészt a Raspberry Pi konfigurációs beállításainál, majd csatlakoztatnia kell a megfelelő érintkezőket.
Tápegység
Egy másik kulcsfontosságú hardverkövetelmény a stabil tápegység. A LoRa SPI modulok általában 1,8 V és 3,6 V közötti feszültségtartományban működnek. Fontos, hogy tiszta és szabályozott áramforrást biztosítsunk a modul megfelelő működéséhez.
Egyes modulok beépített feszültségszabályozóval rendelkeznek, ami leegyszerűsítheti a tápellátási követelményeket. Ha azonban a modulnak nincs szabályozója, akkor külső feszültségszabályozót kell használnia, hogy a bemeneti feszültséget a modulnak megfelelő szintre alakítsa.
Fontos figyelembe venni a modul energiafogyasztását is, különösen, ha akkumulátoros alkalmazásban használja. A LoRa modulokat alacsony fogyasztásra tervezték, de még mindig fogyasztanak némi energiát, különösen adatátvitelkor vagy -vételkor. Olyan akkumulátort kell választania, amelynek kapacitása elegendő ahhoz, hogy a modult a kívánt ideig táplálja.
Antenna
Az antenna minden vezeték nélküli kommunikációs rendszer elengedhetetlen része, és ez alól a LoRa SPI modulok sem kivételek. Az antenna felelős a rádiójelek adásáért és vételéért, ezért fontos, hogy az alkalmazásnak megfelelőt válasszuk ki.
A LoRa modulokhoz többféle antenna áll rendelkezésre, beleértve a whip antennákat, patch antennákat és spirális antennákat. A választott antenna típusa olyan tényezőktől függ, mint a frekvenciasáv, a lefedni kívánt tartomány és a projekt fizikai korlátai.
A legtöbb LoRa SPI modul a GHz alatti frekvenciasávban működik, például 433MHz, 868MHz vagy 915MHz. Olyan antennát kell választania, amelyet úgy terveztek, hogy a modullal azonos frekvenciasávban működjön. Például, ha olyan modult használ, amely 868 MHz-en működik, akkor 868 MHz-es antennára lesz szüksége.
Az is fontos, hogy az antenna megfelelően legyen csatlakoztatva a modulhoz. A legtöbb LoRa modul rendelkezik antennacsatlakozóval, például SMA vagy u.FL csatlakozóval. Az antenna modulhoz való csatlakoztatásához kompatibilis antennakábelt kell használnia.
Külső alkatrészek
A mikrokontrolleren, a tápegységen és az antennán kívül előfordulhat, hogy néhány külső komponenst is használnia kell a LoRa SPI modulhoz. Ezek az alkatrészek lehetnek ellenállások, kondenzátorok és induktorok, amelyek a zajszűrésére, az impedancia egyeztetésére vagy további funkciók biztosítására szolgálnak.
Például előfordulhat, hogy leválasztó kondenzátort kell használnia, hogy kiszűrje a tápvezetéken lévő zajokat. A szétválasztó kondenzátor egy kis kondenzátor, amely a modul táp- és földelési érintkezői közé csatlakozik. Segít kisimítani az esetleges feszültségingadozásokat, és biztosítja, hogy a modul stabil tápellátást kapjon.
Előfordulhat, hogy egy illesztő hálózatot kell használnia az antenna impedanciájának és a modul impedanciájának illesztéséhez. Az illesztő hálózat olyan áramkör, amely ellenállásokból, kondenzátorokból és induktorokból áll, és segít maximalizálni a modul és az antenna közötti teljesítményátvitelt.
LoRa SPI moduljaink
Cégünknél a LoRa SPI modulok széles skáláját kínáljuk, amelyeket úgy terveztek, hogy megfeleljenek a különböző alkalmazások igényeinek. Moduljaink könnyen használhatóak, megbízhatóak és kiváló műszaki támogatást nyújtanak.

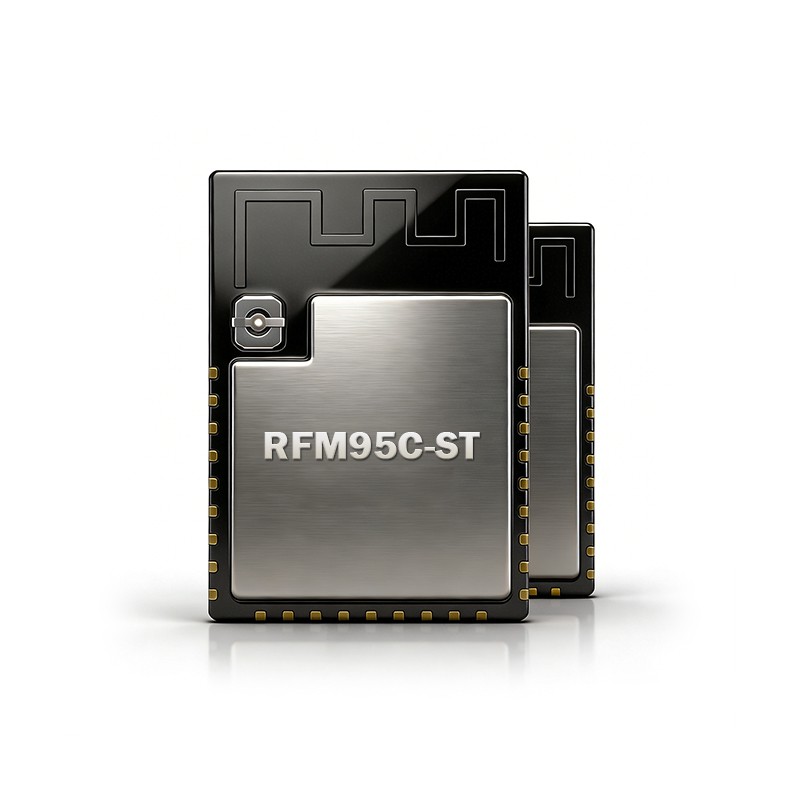

Egyik népszerű modulunk aRFM95C-ST. Ez a modul a 868MHz-es vagy 915MHz-es frekvenciasávban működik, és számos mikrokontrollerrel kompatibilis. Beépített feszültségszabályozóval és u.FL antennacsatlakozóval rendelkezik, így könnyen integrálható a projektbe.
Egy másik általunk kínált modul aRFM98P-ST. Ez a modul a 433 MHz-es frekvenciasávban működik, és nagy hatótávolságú alkalmazásokhoz készült. Nagy kimeneti teljesítménnyel és akár -148 dBm érzékenységgel rendelkezik, amely lehetővé teszi a nagy távolságok közötti kommunikációt.
Következtetés
Szóval, megvan! Ezek a fő hardverkövetelmények a LoRa SPI modulhoz. A megfelelő mikrokontroller, tápegység, antenna és külső komponensek kiválasztásával biztosíthatja, hogy LoRa modulja megfelelően működjön, és megfeleljen az alkalmazás igényeinek.
Ha érdeklődik egy LoRa SPI modul vásárlása iránt, vagy bármilyen kérdése van termékeinkkel kapcsolatban, forduljon hozzánk bizalommal. Szívesen segítünk kiválasztani a megfelelő modult a projektjéhez, és bármilyen technikai támogatást nyújtunk, amire szüksége lehet.
Hivatkozások
- Semtech Corporation. (2021). LoRa® modulációs alapismeretek.
- Arduino dokumentáció. (2021). SPI könyvtár.
- Raspberry Pi Alapítvány. (2021). SPI interfész.
