Az elektronika dinamikus világában a nyomtatott áramköri lapok (PCB) prototípusgyártása a termékfejlesztés sarkalatos szakasza. Hídként szolgál a koncepcióalkotás és a tömeggyártás között, lehetővé téve a mérnököknek és a tervezőknek, hogy teszteljék és finomítsák elképzeléseiket, mielőtt elköteleznék magukat a nagyszabású gyártás mellett. A PCB prototípus-készítő eszközkészlet egyik legértékesebb eszköze a sablon. PCB-prototípus-gyártóként első kézből tapasztaltam a sablonok számos előnyét. Ebben a blogbejegyzésben elmélyülök a stencil használatának előnyeiben a PCB-prototípusok készítésében, és feltárom, hogyan javítja a hatékonyságot, a pontosságot és az általános minőséget.
Pontosság és következetesség
A rajzsablonok PCB-prototípus-készítésben való használatának egyik elsődleges előnye az, hogy a forrasztópaszta alkalmazása során nagyfokú pontosságot és konzisztenciát lehet elérni. A forrasztópaszta a PCB összeszerelési folyamatának kritikus eleme, mivel ez biztosítja az elektromos kapcsolatot az alkatrészek és a PCB között. A forrasztópaszta pontos és egyenletes felhordása elengedhetetlen a megbízható és jó minőségű csatlakozások biztosításához.
A stencil sablonként működik, és irányítja a forrasztópaszta felvitelét a nyomtatott áramköri lap meghatározott területeire. Jellemzően vékony fém- vagy polimerlemezből készül, precízen vágott nyílásokkal, amelyek megfelelnek a nyomtatott áramköri lapon lévő párnáknak. Amikor a sablont a nyomtatott áramkörre helyezik, és forrasztópasztát alkalmaznak, a pasztát a nyílásokon keresztül a betétekre nyomják, így egyenletes és pontos lerakódás jön létre.
Ez a pontosság döntő fontosságú a modern PCB-tervekben, amelyek gyakran nagy sűrűségű alkatrészeket és finom osztású csatlakozásokat tartalmaznak. Sablon nélkül rendkívül nehéz lenne a forrasztópasztát pontosan felvinni ezekre a kis párnákra, ami inkonzisztens csatlakozásokhoz, rövidzárlatokhoz és egyéb összeszerelési problémákhoz vezet. A stencil használatával biztosíthatjuk, hogy minden párna megfelelő mennyiségű forrasztópasztát kapjon, ami megbízható és jó minőségű csatlakozásokat eredményez.
Hatékonyság és sebesség
A rajzsablon használatának másik jelentős előnye a NYÁK-prototípusok készítésében a megnövelt hatékonyság és sebesség. A stencilek lehetővé teszik a forrasztópaszta gyors és következetes felhordását, csökkentve a kézi felhordáshoz szükséges időt és erőfeszítést.
A kézi forrasztási folyamat során a NYÁK-on lévő minden párnát külön-külön be kell vonni forrasztópasztával fecskendő vagy más adagolóeszköz segítségével. Ez idő- és munkaigényes folyamat, különösen a nagyszámú alkatrészt tartalmazó PCB-k esetében. Ezzel szemben a stencil használata lehetővé teszi, hogy egyidejűleg több párnára is felvigyünk forrasztópasztát, ami jelentősen csökkenti az összeszerelési időt.
Ezenkívül a sablonok többször is felhasználhatók, így költséghatékony megoldást jelentenek a PCB-prototípusok készítéséhez. Miután megtervezték és elkészítették a sablont, több NYÁK-szerelvényhez is használható, így hosszú távon időt és pénzt takaríthat meg. Ez ideális választássá teszi a sablonokat kis volumenű PCB-prototípusok készítéséhez, ahol a költség és az idő gyakran kritikus tényező.
Költséghatékonyság
PCB prototípus beszállítóként megértjük a költséghatékonyság fontosságát a termékfejlesztési folyamatban. A stencilek költséghatékony megoldást kínálnak a PCB-prototípusok készítéséhez, különösen kis volumenű gyártási sorozatokhoz.
A stencil tervezésének és gyártásának kezdeti költsége magasnak tűnhet, különösen összetett PCB-tervek esetén. A kézi forrasztás vagy más összeszerelési módok költségeihez képest azonban a sablonok hosszú távon jelentős költségmegtakarítást jelentenek. Az összeszerelési idő és a munkaigény csökkentésével a sablonok segíthetnek csökkenteni a PCB-prototípusok teljes költségét.
Ezenkívül a sablonok segíthetnek csökkenteni az összeszerelési hibák kockázatát, amelyek javítása költséges lehet. A forrasztópaszta pontos és következetes felhordásának biztosításával a sablonok segíthetnek minimalizálni a hibás PCB-k számát, csökkentve az utómunkálatok és a selejt költségeit.
Rugalmasság és testreszabás
A stencilek nagyfokú rugalmasságot és testreszabhatóságot kínálnak, lehetővé téve számunkra, hogy megfeleljünk ügyfeleink egyedi igényeinek. Úgy tervezhetők, hogy a PCB méretek, formájú és alkatrészelrendezések széles skálájához illeszkedjenek, így számos alkalmazásra alkalmasak.
A szabványos sablonok mellett egyedi stencileket is kínálunk, amelyek ügyfeleink egyedi igényeinek megfelelően testre szabhatók. Például tervezhetünk sablonokat speciális jellemzőkkel, mint például lépcsőzetes nyílások, ferde élek vagy egyedi formák, hogy alkalmazkodjanak bizonyos alkatrészekhez vagy összeszerelési folyamatokhoz.
Ez a rugalmasság és testreszabhatóság ideális választássá teszi a sablonokat a PCB prototípusok készítéséhez, ahol minden projektnek megvannak a saját egyedi követelményei. Ügyfeleinkkel szorosan együttműködve olyan sablonokat tudunk megtervezni és legyártani, amelyek megfelelnek az egyedi igényeiknek, biztosítva ezzel PCB prototípus-projektjeik sikerét.
Továbbfejlesztett minőség-ellenőrzés
A stencil használata a nyomtatott áramköri lapok prototípus-készítésénél is javítja a minőségellenőrzést. A stencilek konzisztens és megismételhető módszert biztosítanak a forrasztópaszta felhordására, ami segít a PCB-szerelvények minőségének és megbízhatóságának biztosításában.
A stencilnyomtatás során automatizált ellenőrző rendszerekkel ellenőrizhetjük a forrasztópaszta lerakódások minőségét. Ezek a rendszerek képesek észlelni a paszta vastagságának, térfogatának vagy elhelyezésének bármilyen eltérését, lehetővé téve számunkra, hogy a PCB-k összeszerelése előtt azonosítsuk és kijavítsuk a problémákat.
Ezenkívül a sablonok segíthetnek csökkenteni az összeszerelési folyamat során előforduló emberi hibák kockázatát. A forrasztópaszta precíz és következetes felhordási módszerével a stencilek kiküszöbölik a kézi forrasztással járó változékonyságot, így megbízhatóbb és jó minőségű PCB-szerelvényeket eredményeznek.
Következtetés
Összefoglalva, a stencil használata a PCB-prototípus-készítésben számos előnnyel jár, beleértve a pontosságot, a hatékonyságot, a költséghatékonyságot, a rugalmasságot és a jobb minőség-ellenőrzést. PCB-prototípus-beszállítóként a stencilekre hagyatkozunk, hogy biztosítsuk PCB-szerelvényeink pontosságát, megbízhatóságát és minőségét.

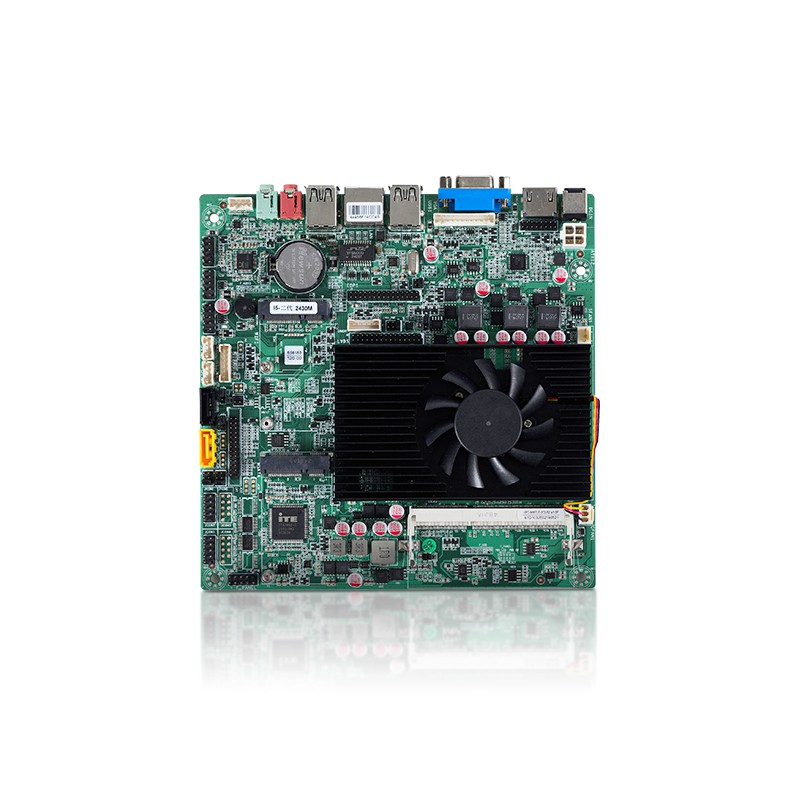

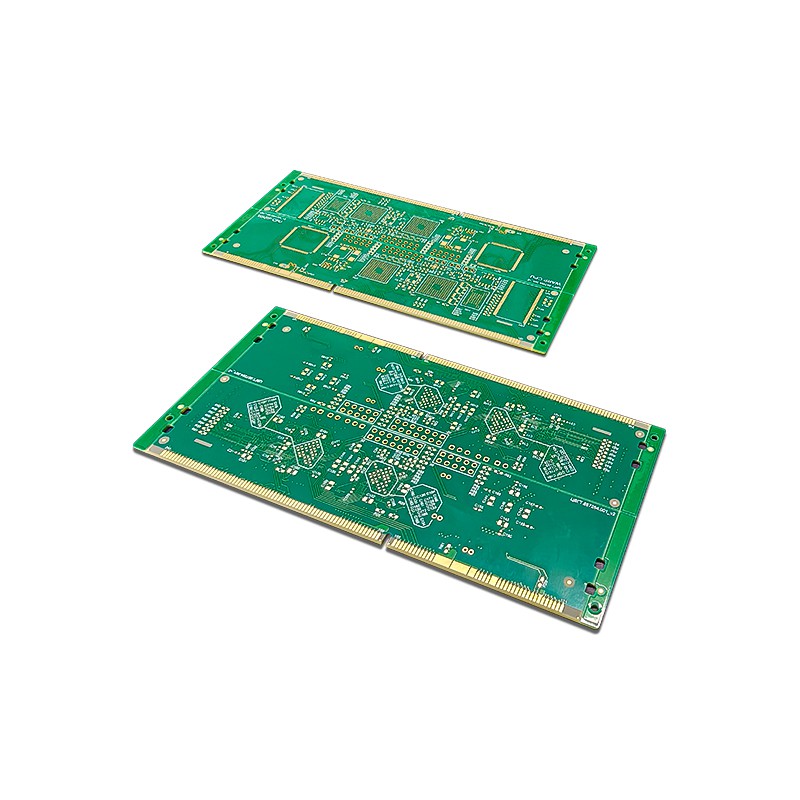

Akár egyFunkcionális PCB prototípus, aQuick Turn PCB Prototype, vagy aKis térfogatú PCB, a sablonok segítségével gyorsabban és költséghatékonyabban érheti el céljait. Ha többet szeretne megtudni PCB-prototípus-készítési szolgáltatásainkról, vagy arról, hogy a sablonok milyen előnyökkel járhatnak projektje számára, ne habozzon kapcsolatba lépni velünk. Szívesen megbeszéljük igényeit és árajánlatot adunk.
Hivatkozások
- "Nyomtatott áramköri lap összeállítás: alapelvek és gyakorlatok", John W. Sutherland
- "Felszíni szerelési technológia: alapelvek és gyakorlat", Paul McMurdie
- Henry W. Ott "PCB tervezés a gyárthatóság érdekében".
